电机及其控制系统是现代工业自动化、智能设备乃至新能源汽车领域的核心动力与执行单元。其研发是一个融合了电力电子、控制理论、微处理器技术和电路设计的综合工程。本文将从应用角度出发，结合电子电路图与研发流程，探讨电机控制系统的基本构成与实现路径。

一、 核心应用领域
电机控制系统广泛应用于：

1. 工业自动化：驱动数控机床、机器人关节、传送带、风机泵类，实现精密调速与位置控制。
2. 家用电器：变频空调、洗衣机、冰箱压缩机、吸尘器，提升能效与用户体验。
3. 交通运输：电动汽车的牵引电机驱动、电动助力转向、电池管理系统。
4. 航空航天：舵机控制、飞控作动系统，要求极高的可靠性与动态响应。
5. 医疗器械：精密手术机器人、人工心脏泵，对控制精度和安全性有严苛要求。

二、 系统构成与电子电路图解析

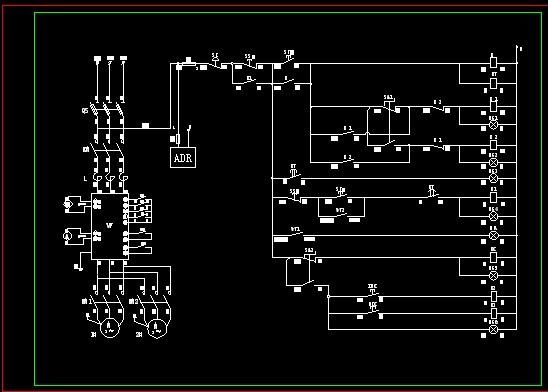

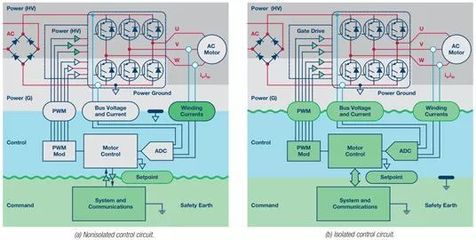

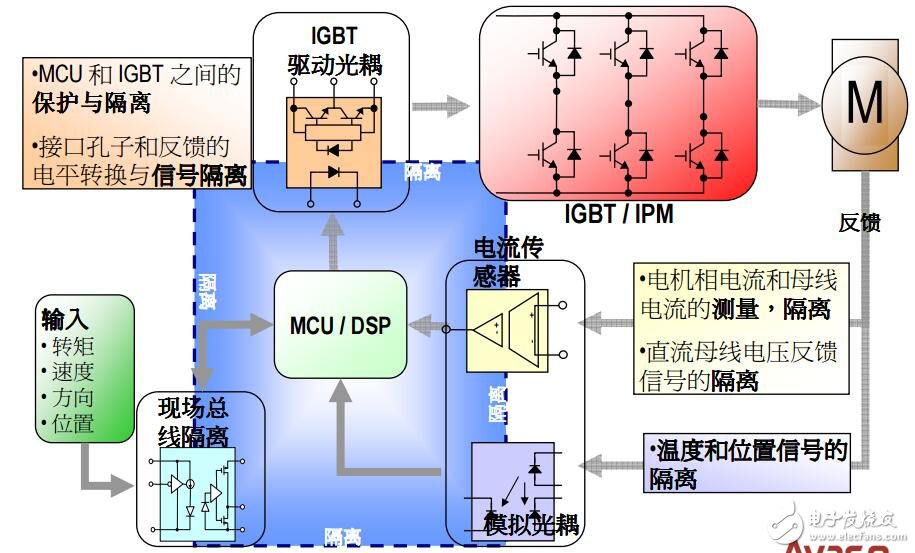

一套典型的电机控制系统通常包含以下硬件模块，其设计紧密围绕电路图展开：

1. 功率驱动电路：

• 核心：采用绝缘栅双极型晶体管（IGBT）或功率MOSFET构成的H桥或三相逆变桥电路。

• 电路图关键：需包含栅极驱动芯片（如IR2110）、死区时间控制、缓冲电路（Snubber Circuit）以及过流、过温保护电路。原理图设计需重点考虑开关损耗、电磁兼容性（EMC）和热设计。

1. 控制器与信号处理电路：

• 核心：微控制器（如STM32系列、DSP TMS320F28335）或专用电机控制芯片（如MCU集成PWM模块）。

• 电路图关键：包括时钟电路、复位电路、电源去耦网络、ADC采样电路（用于电流、电压反馈）。传感器接口电路（如编码器、霍尔传感器、旋转变压器）也是原理图中的重点，需注意信号调理与噪声隔离。

1. 电源与保护电路：

• 核心：为控制板与功率级提供稳定、隔离的电源（如开关电源模块）。

• 电路图关键：包含DC-DC转换器、线性稳压器（LDO）、滤波电容阵列。完善的保护电路如熔断器、TVS管、压敏电阻在原理图中不可或缺，用于应对雷击、浪涌等异常状况。

三、 研发流程与电子技术资源
电机控制系统的研发遵循“设计-仿真-制板-编程-测试”的迭代流程：

1. 方案设计与仿真：

• 在确定电机类型（直流有刷/无刷、永磁同步、步进等）和控制算法（FOC矢量控制、SVPWM、直接转矩控制等）后，利用PSpice、LTspice或MATLAB/Simulink进行电路与控制联合仿真，验证拓扑结构与算法可行性。

1. 原理图与PCB设计：

• 使用Altium Designer、KiCad或Eagle等工具绘制详细的原理图并生成PCB布局。高频、大电流路径的布线是难点，需遵循功率地信号地分离、最小回流面积等原则。此时，电子技术资料网站（如EEWorld、AllDatasheet、GitHub开源项目）成为查找芯片数据手册、参考设计、封装库和设计经验的关键资源。

1. 嵌入式软件/固件开发：

• 基于C/C++在IDE（如Keil、IAR）中编写代码，实现电流环、速度环、位置环的控制算法，以及PWM生成、ADC采样、故障处理等底层驱动。开源社区（如SimpleFOC项目）提供了宝贵的算法实现参考。

1. 系统调试与优化：

• 借助示波器、逻辑分析仪、功率分析仪等工具，观测实际波形（如相电流、反电动势、PWM死区），与仿真结果对比。通过参数整定（如PID调参）、软件滤波、硬件调整（如修改缓冲电路参数）来优化系统性能、效率与稳定性。

四、 发展趋势与挑战
未来研发方向聚焦于：

• 更高集成度：采用智能功率模块（IPM）和集成驱动芯片（如DRV系列），简化外围电路。
• 更先进算法：无位置传感器控制、预测控制、人工智能在线参数辨识，提升性能边界。
• 功能安全与可靠性：遵循ISO 26262（汽车）等标准，设计冗余与诊断电路。
• 网络化与智能化：集成工业以太网、CAN FD接口，实现远程监控与预测性维护。

电机控制系统的研发是理论与实践深度结合的工程艺术。从一张详尽的电子电路图开始，到稳定运行的系统，离不开对器件特性的深刻理解、对控制理论的灵活运用，以及对电子技术资源的有效获取与借鉴。持续关注行业动态与技术演进，是研发成功的不二法门。
