伺服电机作为现代工业自动化、机器人技术、精密数控机床等领域的核心驱动部件，其性能的优劣直接决定了整个系统的精度、响应速度和稳定性。而伺服电机的卓越性能，在很大程度上依赖于其先进的控制系统，其中最为经典和广泛应用的就是“三环控制系统”。本文将深入探讨伺服电机三环控制系统的原理、研发重点、技术挑战及其未来发展趋势。

一、伺服电机三环控制系统原理

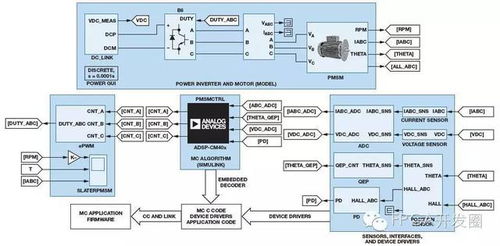

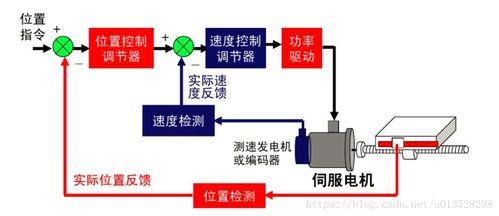

伺服电机三环控制系统是一个嵌套的、多层次的反馈控制结构，由内而外依次为：电流环（力矩环）、速度环和位置环。每一环都承担着特定的控制任务，共同确保电机能够快速、准确、平稳地响应指令。

1. 电流环（最内环）：这是系统的核心基础。它通过采样电机相电流，与给定的电流指令（通常由外环输出决定）进行比较，利用PI（比例-积分）调节器产生PWM（脉宽调制）信号，直接控制逆变器驱动电机。电流环的目标是实现对电机电磁转矩的快速、精确控制。其响应速度最快，带宽最高，是抑制内部扰动、保证系统动态性能的关键。

1. 速度环（中间环）：速度环接收位置环输出的速度指令，并与电机编码器反馈的实际速度进行比较，经过PI调节器运算后，其输出作为电流环的指令。速度环的主要作用是平滑速度波动，抑制负载变化等外部扰动对速度的影响，确保电机能够稳定运行在设定转速。

1. 位置环（最外环）：位置环接收上位机或运动控制器发出的位置指令，与编码器反馈的实际位置进行比较，经过P（比例）或PID调节器运算，输出速度指令给速度环。位置环直接决定了系统的最终定位精度和轮廓跟踪精度。

三环之间环环相扣，内环为外环提供快速响应的基础，外环为内环提供宏观目标指令，共同构成了一个动态响应优良、抗干扰能力强的完整控制系统。

二、电机及其控制系统研发的关键环节

伺服系统的研发是一个涉及电机本体设计、电力电子、控制理论、嵌入式软件和传感技术的多学科交叉工程。

1. 电机本体设计与优化：
- 电磁设计：采用有限元分析等方法优化定转子结构、磁路设计，追求高功率密度、低转矩脉动、高效率和高过载能力。

• 机械结构：优化轴承、轴系和壳体设计，确保高刚性、低振动、良好的散热性和小型化。

• 热管理：精确分析热源与散热路径，是保证电机长期可靠运行和性能稳定的重要环节。

2. 控制系统硬件研发：
- 功率驱动模块：研发高性能的IPM（智能功率模块）或分立器件构成的逆变电路，要求低开关损耗、高开关频率、强驱动能力和完善的保护功能。

• 控制核心：选用高性能的微处理器（如DSP、多核ARM、FPGA），负责复杂控制算法的实时运算。

• 传感系统：高分辨率、高精度的位置/速度传感器（如光电编码器、旋转变压器、磁编码器）是闭环控制的基础。电流传感器的精度与带宽也至关重要。

3. 控制算法与软件研发（核心技术）：
- 三环参数整定：如何科学地整定三个PID环的参数，实现带宽匹配、动态响应与稳定性的最佳平衡，是研发中的核心经验与技术难点。

• 先进控制算法：为应对更高要求，研发常融入前馈控制、陷波滤波器、自适应控制、模糊控制、滑模变结构控制乃至模型预测控制等先进算法，以补偿非线性因素、抑制谐振、提升动态性能。

• 功能安全与可靠性设计：软件层面需实现完善的故障诊断（过流、过压、过热、通讯故障等）、安全转矩关断等功能，符合相关安全标准。

• 通讯与集成：支持EtherCAT、CANopen、Profinet等工业实时以太网或现场总线，便于与上位系统集成。

三、研发面临的主要挑战

1. 性能极限的突破：在更小的体积内实现更高的功率密度、更宽的调速范围、更快的响应速度（高带宽）和更高的定位精度，需要材料、工艺和控制技术的协同创新。
2. 非线性与扰动补偿：电机参数变化、摩擦、齿槽转矩、负载扰动等非线性因素严重影响中低速性能，需要鲁棒性更强的控制策略。
3. 谐振抑制：机械传动环节（如丝杠、皮带）的弹性会引起机械谐振，必须通过算法（如陷波滤波器、观测器）进行有效抑制。
4. 成本与可靠性的平衡：如何在保证高性能和高可靠性的前提下，降低系统成本，是市场化成功的关键。
5. 全数字化与智能化：实现参数自整定、状态自监测、故障自诊断与预测性维护，是下一代智能伺服的发展方向。

四、未来发展趋势

1. 集成化与模块化：驱动与控制一体化设计，功率器件与控制器高度集成，形成“单电缆”伺服电机，简化安装。
2. 直接驱动技术：大力矩直驱电机（DDL/DDR）取消传动环节，配合高性能三环控制，实现超低速平稳运行、极高刚性和精度。
3. 深度融合人工智能：利用机器学习算法进行参数自整定、故障预测和自适应控制优化。
4. 开源与生态建设：部分厂商尝试提供开源的控制平台或软件框架，吸引开发者共同构建应用生态。

###

伺服电机三环控制系统是精密运动控制的基石。其研发是一个持续追求性能极限、平衡各项技术指标的系统工程。随着新材料、新器件、新算法的不断涌现，未来的伺服系统将朝着更智能、更集成、更高效、更易用的方向发展，为高端装备制造和自动化领域提供更强大的核心动力。
