本田思域的混合动力系统，特别是其核心的电机与控制系统，代表了本田在电驱技术领域多年的积累与创新。本进阶篇将通过图解结合的方式，深入剖析其电机本体、控制策略及系统集成，揭示其高效、平顺与可靠背后的技术逻辑。

一、 电机本体：高功率密度的永磁同步电机

本田为思域混动系统（如最新的e:HEV系统）搭载的是一台精心设计的 驱动电机（Traction Motor） 和一台 发电/启动电机（Generator Motor），两者均为永磁同步电机（PMSM）。

1. 驱动电机特点：
- 高转速与高功率密度： 通过采用扁线绕组、优化的磁路设计以及高效的冷却系统，电机在紧凑的体积下实现了高功率（通常在135kW左右）和高扭矩输出，直接驱动车轮，提供电车般的直接加速感。

• 低损耗设计： 使用低铁损的电磁钢板和高性能永磁体，减少了涡流损耗和磁滞损耗，提升了中高速区的效率。

2. 发电/启动电机功能：
- 智能启停与发电： 该电机与发动机曲轴刚性连接。其主要职责包括：平稳、安静地启动发动机；在车辆巡航或制动时，将发动机多余动能或车辆制动能量转化为电能，为电池充电。

（图解示意：可想象一张剖视图，展示两台电机与发动机、离合器的物理位置关系，驱动电机通过减速齿轮与车轮相连，发电电机与发动机曲轴直连。）

二、 控制系统：智慧的“大脑”与“神经”

电机的高性能离不开精密的控制系统。思域混动系统的电机控制核心是 动力控制单元（PCU），它如同系统的大脑。

1. 动力控制单元（PCU）的构成与功能：

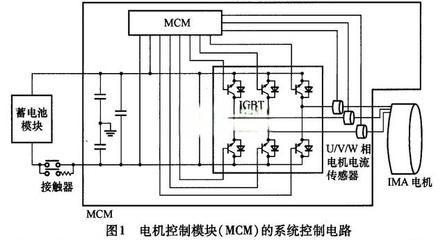

- 逆变器： 核心功率模块。它将高压动力电池的直流电，根据控制指令转换为驱动电机所需的三相交流电，频率和电压的调节决定了电机的转速和扭矩。反之，在发电或制动回收时，将电机产生的交流电整流为直流电给电池充电。本田采用了低电感模块和优化布局，以降低开关损耗和电磁干扰。

• 电压控制单元（VCU）： 内含DC-DC转换器，负责将高压（约~200V）转换为12V低压，为车辆常规电器供电。

• 电机控制模块（MCU）： 这是控制算法的执行者。它实时接收来自整车控制器、传感器（如解析器，用于精确检测电机转子位置）的信号，进行毫秒级的运算，输出最精确的PWM控制信号给逆变器。

2. 核心控制策略：
- 矢量控制： 本田电机控制系统采用先进的矢量控制（或磁场定向控制）技术。它将电机的电流分解为产生扭矩的“转矩电流”和维持磁场的“励磁电流”，并对其进行独立、精准的控制。这使得电机在全速域内都能实现快速、平稳的扭矩响应和高效率运行。

• 无位置传感器控制（特定工况）： 在某些高可靠性要求的备份模式或特定运行区间，系统可基于电机绕组的电气特性估算转子位置，即使位置传感器失效也能维持基本运行，提升了系统鲁棒性。

• 与发动机的协同控制： 控制系统并非孤立工作。PCU与发动机ECU深度协同，根据油门踏板、车速、电池电量（SOC）和驾驶需求，智能决定动力分配——是纯电驱动、发动机直驱、混合驱动还是充电模式，实现无缝切换。

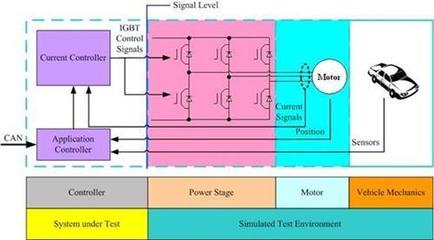

（图解示意：可展示PCU内部模块框图，以及矢量控制原理的简化示意图，显示dq轴电流分解与控制过程。）

三、 系统集成与热管理：可靠性的保障

1. 高度集成化： 本田将驱动电机、发电电机、离合器和动力分配机构（通常是行星齿轮组）高度集成在一个紧凑的 电动无级变速器（E-CVT） 壳体内。这种集成设计减少了机械损耗、降低了重量和体积，并提高了系统的整体刚性与NVH性能。

2. 先进的热管理： 电机和PCU在高效工作时也会产生热量。思域混动系统采用独立的冷却回路（通常为水冷）：
- 电机冷却： 冷却液流经电机壳体内部的冷却水道，直接带走铁芯和绕组产生的热量。

- PCU冷却： 特别是逆变器的功率模块，通过冷却基板与冷却液进行高效热交换。
智能的热管理系统确保关键部件始终工作在最佳温度区间，既保证了峰值功率的持续输出，也延长了系统寿命。

（图解示意：展示E-CVT的内部结构爆炸图或剖面图，以及冷却液循环路径示意图。）

###

本田思域混合动力系统的电机及其控制系统，通过高功率密度的永磁同步电机、基于矢量控制的精密PCU、以及高度集成且高效的热管理，共同构成了其 “快、顺、静、省” 驾驶体验的技术基石。它不仅追求极致的能量效率，更在动力响应、系统平顺性与长期可靠性上树立了标杆，展现了本田在电驱化时代深厚的技术功底与工程智慧。理解这套系统，有助于我们更深入地欣赏思域混动车型的独特魅力与技术价值。
